このカスタムは、素人が勝手にミニキャンピングカーになる様に、改造しております。
真似等を行い、不都合・事故等が発生しましても、管理人は責任を一切負いません。
カスタムは、自己責任にてお願い致します。
外装もちょこっと弄ってますが、旅行中心のホームページの為外装にはあえて触れません（笑
内装中心で更新していきます。
下記は、現行のベッド画像です。
今回、サブバッテリーへの充電システム等の変更に従い、
ベッド部分の再構築を行いましたが、
実は、未だに納得出来ない部分が多いので、
また、再構築を考えています（笑）
-

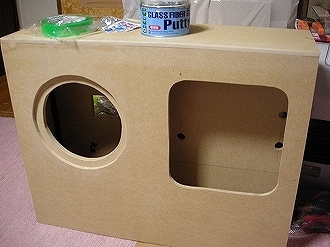

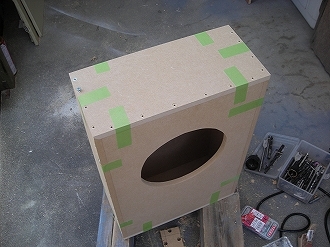

まずは、ウーハーボックスも仕様変更に従い、
サイズ変更を行い、作り直しました。
-
ウーハーボックスは写真左側へ収まります。
右側の窓の部分には、フロントスピーカー用の
アンプを設置する様に作りました。
実際に、アンプを設置して駆動させてましたが、
バッテリーがヤバくなってきたので今は外してます。
-

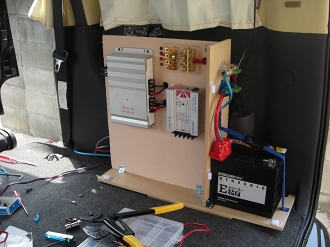

反対側へは、ウーハー用のアンプや、
サブバッテリー、サブバッテリーチャージャー
ヒューズボックス等を設置しました。
-

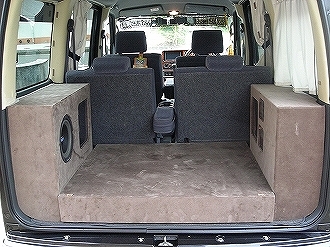

ベッド部分、また左右のボックス部分に布を巻き、
完成した、ベッドの全景です。
-
以前はリレー方式で、サブバッテリーへ充電して
いましたが、今回はサブバッテリーチャージャーを
設置して、サブバッテリーへ充電する様にしました。
-
ベッド部分の再構築に従い、
助手席足元の電源取り出しボックスも作り直しました。
位置が位置ですし奥に収めるので、
見えることはないんですが、アクリル板で
中が見える様にしてみました。
■以前のベッド
下記は、以前のベッド画像です。
以前のベッドは気に入ってたんですが、サブバッテリーへの充電システム変更等を行うのに従い、
ベッドの再構築を行いました。
-
メインとサブのバッテリーの電圧は運転席のインパネ
部分に表示させる様にしています。
サブへ充電のＯＮ・ＯＦＦもココで出来ます。
-
現在のベッドです。
以前も、4人乗車が出来る様にはしてたんですが、
現在のベッドは、リアシート左側がちゃんと
リクライニング出来る様にしています。
-
ココは蓋になっており、ベッド展開の際のフラットに
する為のコンパネが収納してあります。
-

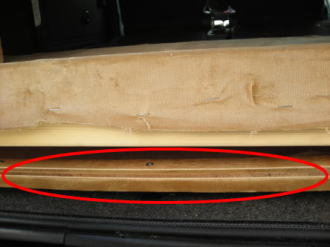

蓋を開け、赤の丸を描きました。
印の部分がフラットにする為のインパネになります。
-

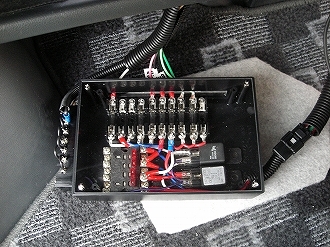

サブバッテリーから引いてある電装品の
集中コントロールBOXです。
-
サブバッテリーから引いてある電装品の
集中コントロールBOXを拡大しました。
このボックスのメイン電源スイッチを
付けています。また、まだ着けていません
が、電圧チェックを行える様に、電圧計
のスイッチも着けています。
-
サブバッテリーから引いてある電装品の
集中コントロールBOXを拡大しました。
各電装品のON・OFFはこのスイッチで
行える様にしています。
-
サブバッテリーから引いてある電装品の
集中コントロールBOXを拡大しました。
まだ着けていませんが、インバーターを
装着した際の為に、スイッチを取り付けて
います。また、各電装品のヒューズもココ
に取り付けています。
-
運転席近くに、車中泊用のスイッチボックスの
メインスイッチの切り忘れを防ぐ為に、ランプ
を設置しています。
-
コンパネを取り出し、フラットにしたのがこの写真。
コンパネの上にに畳を敷きます。
後は、普段使っている布団を敷いてベッドの完成です。
-
電装スイッチを設置してあるBOXです。
このBOXの左側は、写真の様にテーブルになります。
-
ボックスの右側は、サブバッテリーBOXになります。
電装関連は、この中に収めています。
-

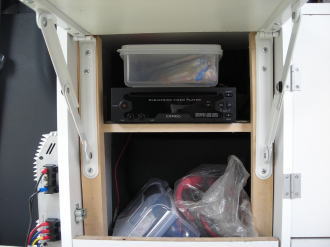

ボックス左側は、DVDデッキやお箸・スプーンなどを
上部へ、ブースターケーブルや牽引ロープ等の
非常用具は、下部へ収納しています。
-
アナログですが、テレビを設置しています。
ＢＯＸ内に設置したＤＶＤデッキとも接続
してあり、電波の届かないところでも、
退屈せずに楽しむことが出来ます。
-
サブバッテリーからの電源で、シガーソケット
をテレビの後ろに設置しています。
-
ＢＯＸはこんな風に設置しています。
ＢＯＸですがテーブルにもなりますし
何かと便利です。
-
白いBOXとは反対側に、ウーハーBOXを設置。
これが思いの他、良いテーブルにもなってます。
-
自作で取り付けを行ったリアスピーカーです。
過去には、リアスピーカー中央に車中泊用の
蛍光灯を設置してありましたが、現在は外して
いますが、多分またココに設置します^^;
-
夏は暑い！って事で、扇風機は必需品です。
もちろん、サブバッテリーから電源を取って
ますので、エンジンを切った状態で安心して
使用できます。
[
このページの一番上へ戻る
]
-

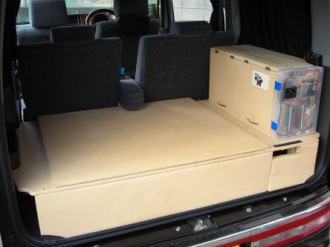

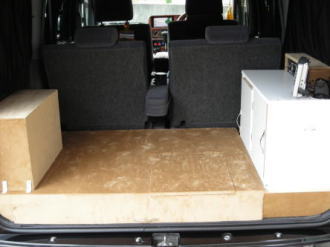

4人乗車時です。ただ、乗車は出来ますが、
後部座席のリクライニングが出来ませんでした。
-
現在のベッドです。
ベッドを展開した後、フラットにしまして、畳を敷きました。
-
この蓋を開け、床下収納部へアクセスします。
ただ、布団を敷いている状態だと、蓋を開けれないのが
難点でした。
-

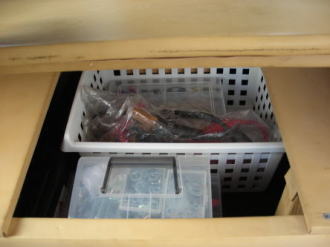

これが、床下収納です。
床下には、ブースターケーブルや牽引ロープ等の
非常用具を収納していました。
-

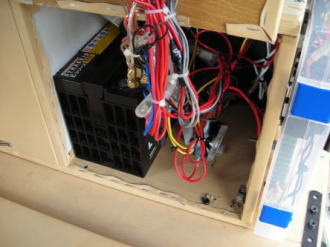

サブバッテリーを収納していたBOXです。
中がかなりごじゃごじゃしてました。
-
初めて製作したベッドです。
サブバッテリー・インバーター搭載。
欠点は、構造上ウーハーを置けない点でした。
-
第二作目のベッドです。
底上げ部分を少し高くし、ボックスの上に
棚を製作しました。
-
第二作目のベッドの棚です。棚は設置して
みましたが、実際は使用しませんでした。
棚の下にテレビを設置。
-

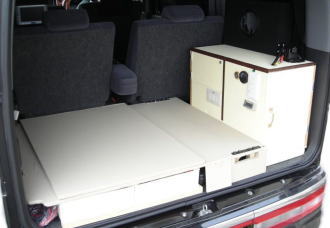

第三作目のベッドです。
欠点だった、ウーハーはボックス上に設置。
底上げ部分下には、引き出し式収納等を整備しました。
[
